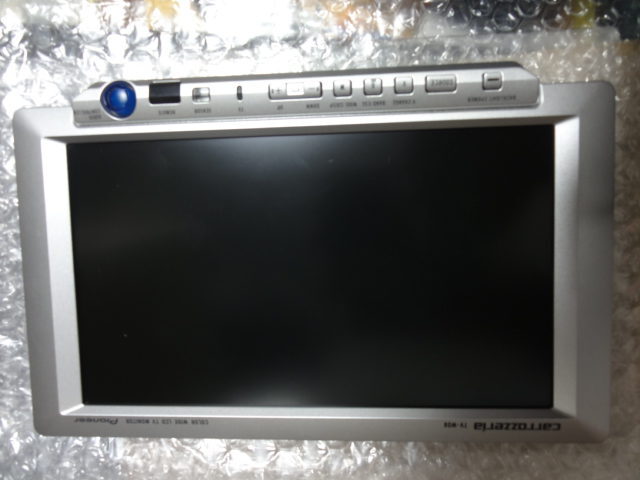

隠しネジを外せば、写真のように分解できます。
最初ピンク色で、だんだん明るくなるが、輝度最大にしても液晶画面が暗い。明らかに蛍光管は寿命になった。
蛍光管はコ字型のもの。新品の国産品が在庫あるため、当日修理完了。バックライトは青白色で、明るくなった。
この液晶ディスプレーは NEC の液晶を使用しています。
バックライトは 2本 長さ 258mm 直径 2.0 mm のものです。
FMV-A6280 の液晶修理を依頼されました。元液晶は衝撃のせいか縦ラインのみで、画像ありません。交換するしかありません。
しかし、この液晶は蛍光管 (CCFL) バックライトタイプ 15.6 インチ 液晶で、現在入手困難です。仕入れまだ可能ですが、高価だし、時間かかります。したがって、LEDバックライトタイプ液晶に交換することを決めました。
いままでに修理した機種のインバーター電圧は12V – 19V ですが、この機種は5Vしかありません。しかし、LEDバックライトの電源電圧は6-24Vですので、この辺でちょっと苦労しました。バックライト点灯しない時に、どこの原因かすぐわかりません。電圧が低いかそれとも別原因か。迷います。
最終的に無事に動作するようになりました。しかも輝度も調節できます。
Read More
しばらくバックライトはちらつきの状態経て、一瞬点灯のみの状態になった。
バックライト寿命の現象です。
２０１０年の製品なので、ちょっと早すぎる感じ。
”開腹”してチェックしたら、確かにバックライト寿命です。
めでたく、写真のように修理ができました。
液晶枠を固定するネジは PowerBook G4 アルミのように本体に隠れられ、本体を分解しないとあけられません。
本体部ネジが多いですが、短い、中と長い３週類だけで、紙に各穴にどんなネジか記録すれば、間違いない。構造も簡単で、21本のネジを外せば、キーボードと周りを一枚板のように外れます。
Read More
■ TFS タッチパネルディスプレー
TFS-18IND-LG-IR-S, TFS-1U17A など 結構広く使われているようです。
■ GAUDI タッチパネルディスプレー
GF12A7-TRY-SL0J と GF12A9-TRY
NEC 12.1 インチ SVGA 液晶使用。

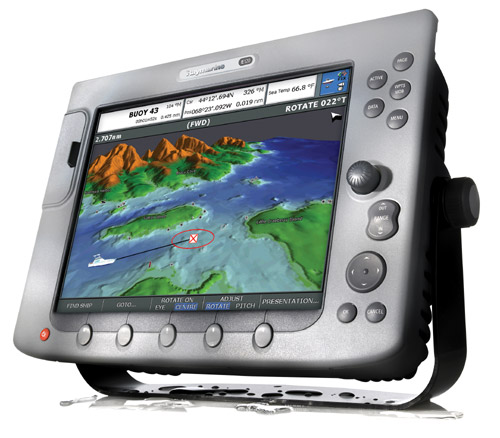

■ Raymarine マルチファンクションディスプレー
5.7″ から 17” まで、多機種ある。
12.1 インチ液晶 (E120)
8.4 インチ液晶 （E80）
■ オリンパス Olympus DP12, DP12-2 金属顕微鏡デジタルカメラ液晶ディスプレー
3.5 インチ 1灯 液晶
インバーター入力電圧: 12V
■ KRUPP CORPOPLAST LAUER PCS950, PCS960, PCS 808 コントローラー
画像後日追加 5インチDSTN 液晶
この液晶はかなりレアになっています。運がよく仕入れることができました。
液晶うまく修理できたが、１年ほど経ったら、今度”ピー”と言う長い警告音で、画面全く表示しなくなりました。ただし、液晶バックライト点灯し、シーケンサーデータのやりとりが正常です。検査すると、マザーボードの問題がわかりました。因に電源レギュレーターは LT1171CT を使っています。
また、データの転送用に DOS または Windows XP 用アプリを使います。
PCS009plus / PCS090plus / PCS095plus と PCS900 / PCS900Win シリーズ対応になります（詳細で書くと、PCS009Win / PCS090Win / PCS095Win / PCS900Win / PCS920 / PCS950 / PCS950plus / PCS950cPlus / PCS950q / PCS950Win / PCS950qWin / PCS950c / PCS950qc / PCS950cWin / PCS950qcWin / PCS950e になります）。９ピンまたは25ピンケーブル使用。
■ ACTIA EXAMINER SMART HD made in France
2 灯 東芝製 12.1 インチ XGA 液晶。７線タッチパネル付。
めでたく、動作するように直りました。
■ NC9-EV 9インチ ブラウン管 (CRT) ディスプレー
ブラウン管の寿命がついたため、起動時間は異常に長くなった。
ブラウン管の交換または液晶化対応。
■ 三菱重工業 V610T10 タッチパネル端末
無事修理できました。
■ FUSO Electronics (扶桑エレクトロニクス） FEG-770 GPS/魚群探知機
日焼けか海水塩のせいか、液晶中央からほとんど
赤く変色しました。周辺に正常の部分があるため、
蛍光灯は赤くない。
液晶交換で即日対応しました。
ちなみに交換用液晶は弊社販売しています。
